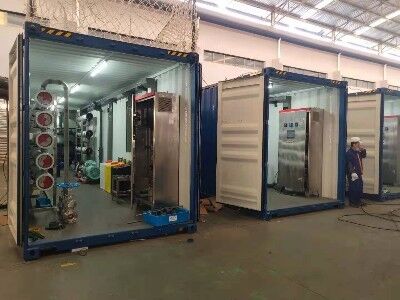

Высокоэффективная 500 м3/день Контейнеризированная система ОР для соленой воды с устройством восстановления энергии в 40-футовом контейнере ISO
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Fenigal/OEM |
| Сертификация: | CE/ISO 9001/CSC Container |
| Номер модели: | ФРО-CERD-500 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | обсуждаемый |
| Упаковывая детали: | Автономный 40-футовый ISO-контейнер |
| Время доставки: | 45 ~ 60 дней |
| Условия оплаты: | Т/Т,Л/К,Вестерн Юнион |
| Поставка способности: | 10 комплектов в месяц |
|
Подробная информация |
|||
| Скорость проникновения: | 500 м³/день (20,8 м³/ч, 132 000 галлонов в день) | Номинальная скорость восстановления: | 75 % стандарт/80 % с рециркуляцией |
|---|---|---|---|
| Удельное энергопотребление: | < 1,5 кВтч/м³ (с ERD) / 2,8 кВтч/м³ (без ERD) | Диапазон TDS питательной воды: | 500–5000 частей на миллион |
| Диапазон рабочего давления: | 12~18 бар | Эффективность рекуперации энергии: | ≥ 96% (тип теплообменника PX) |
| Выделить: | Оздоровление энергии в контейнерах,высокоэффективная контейнерная система ОЗО,низкоэнергетическая опреснительная установка ERD |
||
Характер продукции
Высокоэффективная система рекуперации энергии в контейнерах для солоноватой воды RO 500 м³/день 40 футов ISO ERD с низкой энергией

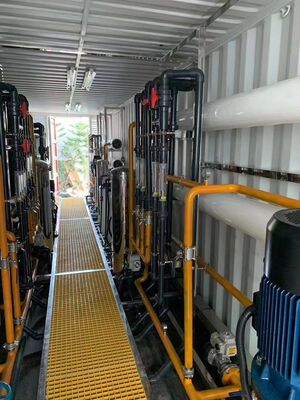

Контейнерная система обратного осмоса для солоноватой воды FRO-CERD-500 представляет собой сдвиг парадигмы в энергоэффективной мобильной очистке воды. Эта полностью интегрированная опреснительная установка производительностью 500 м³/день (132 000 галлонов в день), размещенная в стандартном 40-футовом ISO-контейнере High Cube, включает в себя передовую технологию устройства рекуперации энергии (ERD), которая снижает удельное потребление энергии до уровня ниже 1,5 кВтч/м³, что делает ее одной из наиболее энергоэффективных контейнерных систем BWRO, доступных на мировом рынке. Полная линия очистки, включающая мультимедийную фильтрацию, дехлорирование активированным углем, дозирование средств против накипи, 5-микронную картриджную фильтрацию, одноступенчатый обратный осмос с рекуперацией энергии, систему безразборной мойки и дозирование химикатов для последующей обработки, предварительно собрана и протестирована на заводе, что позволяет ввести в эксплуатацию в течение 48 часов с момента доставки на объект для постоянного, временного или аварийного водоснабжения.
Ключевые особенности
- Расширенная интеграция рекуперации энергии:Оснащен блоком обменников давления PX или турбонагнетателем ERD, который улавливает и передает до 98 % гидравлической энергии потока концентрата обратно в мембранную подачу, что снижает нагрузку на насос высокого давления на 40–50 % и обеспечивает эталонное удельное энергопотребление менее 1,5 кВтч на кубический метр произведенного пермеата.
- 48 низкоэнергетических обратноосмотических мембран премиум-класса:Сконфигурирован в виде оптимизированной многоступенчатой матрицы с элементами DOW Filmtec BW30-8040 или Hydranautics ESPA2-LD с общей активной площадью мембраны 1958 м², обеспечивающей номинальное удаление солей 99,2% или выше.
- Насосная система Grundfos с частотно-регулируемым приводом серии BM:Многоступенчатый центробежный насос высокого давления со встроенным частотно-регулируемым приводом обеспечивает точный контроль расхода, возможность плавного пуска и автоматическую оптимизацию давления.
- Двухзонный климат-контроль:Промышленная система отопления, вентиляции и кондиционирования мощностью 24 000 БТЕ с автоматическим регулированием температуры и влажности поддерживает оптимальную внутреннюю среду контейнера при внешних условиях окружающей среды от -15°C до +55°C.
- ПЛК с удаленной SCADA:Контроллер S7-1200 в сочетании с 10-дюймовым ЧМИ и промышленным маршрутизатором 4G обеспечивает локальный интерфейс оператора и безопасный удаленный доступ на основе VPN для мониторинга по всему миру.
- Комплексная инфраструктура безопасности:Кнопки аварийной остановки, датчики горючего газа, огнетушители, станция для экстренной промывки глаз, нескользящий пол и обвалованные зоны хранения химикатов.
- Интегрированная система CIP:Специальный контур очистки на месте с насосами-дозаторами химикатов и автоматическим контролем последовательности обеспечивает очистку мембраны без разборки, поддерживая протоколы очистки как с низким, так и с высоким pH.
Технические характеристики
| Параметр | Спецификация |
|---|---|
| Модель | ФРО-CERD-500 |
| Скорость потока пермеата | 500 м³/день (20,8 м³/ч, 132 000 галлонов в день) |
| Номинальная скорость восстановления | 75 % стандарт/80 % с рециркуляцией |
| Удельное энергопотребление | < 1,5 кВтч/м³ (с ERD) / 2,8 кВтч/м³ (без ERD) |
| Диапазон TDS питательной воды | 500–5000 частей на миллион |
| Номинальное отклонение соли | ≥ 99,2% |
| Мембранная решетка | 48*8040 элементов (DOW BW30/Hydranautics ESPA2-LD) |
| Диапазон рабочего давления | 12~18 бар |
| Эффективность рекуперации энергии | ≥ 96% (тип теплообменника PX) |
| Тип контейнера | 40-футовый высокий куб ISO, сертифицирован CSC |
| Внутренние размеры контейнера | 12032*2352*2698 мм |
| Эксплуатационная масса | Прибл. 18 500 кг |
| Требование к питанию | 380~480 В, 3 Ф, 50/60 Гц; Номинальная мощность 110 кВт / режим ERD 75 кВт |
| Диапазон температур окружающей среды | От -15°C до +55°C (стандартно) / дополнительный комплект для Арктики: от -40°C до +50°C |
| Температура питательной воды | 5~40°С |
| Системы дозирования химикатов | Средство против накипи, NaHSO₃ (дехлорирование), NaOH (регулировка pH), NaOCl (после хлорирования) |

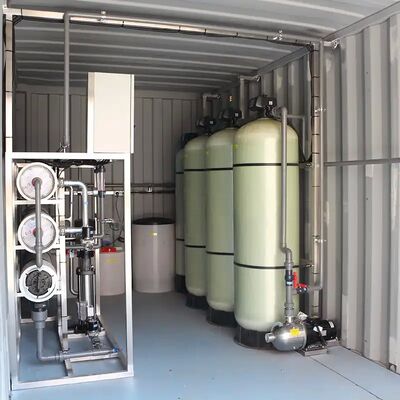

| Этапы предварительной обработки | Мультимедийный фильтр + фильтр с активированным углем + средство против накипи + картриджный фильтр 5 мкм |
Приложения
FRO-CERD-500 разработан для применений, в которых затраты на электроэнергию составляют значительную часть общих затрат на производство воды. Сценарии первичного развертывания включают в себя муниципальное производство питьевой воды для городов с населением до 20 000 человек, снабжение питьевой водой шахтерских поселков, где затраты на дизельную электроэнергию имеют решающее значение для энергоэффективности, производство промышленной технологической воды для предприятий по производству продуктов питания и напитков, опреснение сельскохозяйственной ирригационной воды в засушливых прибрежных регионах, а также операции по оказанию чрезвычайной помощи при засухе, где быстрое развертывание и низкие эксплуатационные расходы одинаково важны. Технология ERD делает эту систему особенно экономически привлекательной в регионах с тарифами на электроэнергию выше 0,10 доллара США/кВтч или для установок, работающих непрерывно, где период окупаемости инвестиций в ERD обычно составляет менее 18 месяцев.
Упаковка и гарантия качества
Каждая система FRO-CERD-500 проходит комплексный протокол заводских приемочных испытаний, включая 72-часовую непрерывную работу в условиях влажной среды с синтетической солоноватой водой, полную калибровку приборов, проверку производительности ERD при нескольких заданных значениях скорости восстановления, проверку логической последовательности ПЛК и проверку структурной целостности контейнера в соответствии с требованиями сертификации CSC. Контейнер представляет собой отдельную транспортную упаковку, что устраняет необходимость в дополнительных ящиках и снижает сложность логистики. В состав документации входят табличка одобрения безопасности CSC, однолинейная электрическая схема, чертежи P&ID, руководства по эксплуатации и техническому обслуживанию оборудования, список запасных частей с рекомендуемыми уровнями наличия на складе и предварительно заполненный контрольный список для ввода в эксплуатацию.
