Масштабируемая контейнерная система обратного осмоса с двумя модулями производительностью 1000 м3/день и резервированием N+1 в двойной 40-футовой параллельной модульной конструкции ISO
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Fenigal/OEM |
| Сертификация: | CE/ISO 9001/CSC Container |
| Номер модели: | ФРО-CDual-1000 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | обсуждаемый |
| Упаковывая детали: | Автономные двойные 40-футовые ISO-контейнеры |
| Время доставки: | 50~70 дней |
| Условия оплаты: | Т/Т,Л/К,Вестерн Юнион |
| Поставка способности: | 5 комплектов в месяц |
|
Подробная информация |
|||
| Общий поток пермеата: | 1000 м³/день (41,7 м³/ч, 264 000 галлонов в день) | Поток каждого модуля: | 500 м³/день (20,8 м³/ч, 132 000 галлонов в день) |
|---|---|---|---|
| Скорость восстановления: | 75 % стандарт/80 % макс. | Тд кормовой воды: | ≤ 3500 частей на миллион |
| Отторжение соли: | ≥ 99,0% | Рабочее давление: | 10~16 бар (на модуль) |
| Выделить: | Двухмодульная контейнеризированная ОР,масштабируемая контейнерная система BWRO,модульная водяная установка объемом 1000 м3 в день |
||
Характер продукции

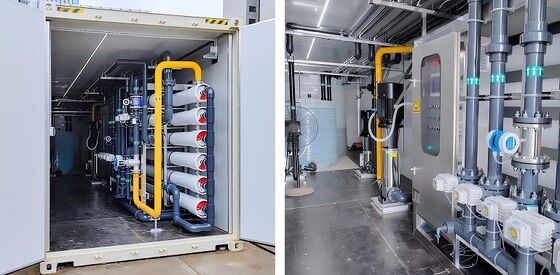

FRO-CDual-1000 представляет собой прорыв в масштабируемой архитектуре очистки воды, обеспечивающей 1000 м3/день (264,5 м3/день)Проницаемость высококачественного воздуха через два взаимосвязанных 40ft ISO контейнерных модуля, работающих в параллельной конфигурацииЭта конструкция с двумя модулями принципиально переосмысливает контейнеризированную обработку воды большой емкости, обеспечивая присущую N + 1 избыточность.позволяет изолировать отдельные модули для технического обслуживания без прерывания производства воды, и предлагает четкий путь для постепенного расширения мощностей без капитальной интенсивности отдельных крупных заводов.
- Двойной модуль N+1 избыток:Два одинаковых контейнерных поезда РО объемом 500 м3/день работают параллельно через общий кормовой коллектор и заголовок сбора проникающего вещества,обеспечение непрерывного производства воды во время технического обслуживания или неожиданных отключений.
- Централизованная SCADA с распределенными ПЛК:Каждый модуль оснащен собственным ПЛК S7-1200 с центральным главным контроллером SCADA, обеспечивающим единый интерфейс оператора через 15-дюймовую рабочую станцию HMI.
- 42 премиальные мембраны на модуль:Каждый модуль 500 м3/день включает 42 элемента мембраны DOW Filmtec BW30-8040 в оптимизированном трехступенчатом массиве, обеспечивающем исключительную производительность отторжения соли более 99%.
- Защитный клапан для независимых модулей:Выделенные автоматические клапаны бабочки позволяют полностью гидравлически изолировать любой отдельный модуль менее чем за 30 секунд через интерфейс SCADA.
- Насос VFD Grundfos CRN на модуль:Оба модуля оснащены независимыми вертикальными многоступенчатыми насосами серии Grundfos CRN SS316L с специальными приводами переменной частоты.
- Синхронизированные системы химической дозировки:Независимые антискалантные, бисульфитовые и гидроксидовые насосы натрия с централизованным химическим хранилищем для эффективной логистики снабжения.

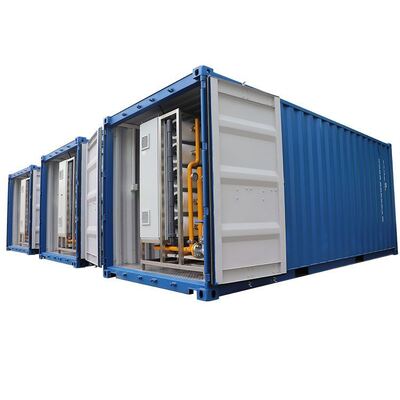

- Архитектура масштабируемого расширения:Предварительно сконфигурирована для размещения до двух дополнительных 500 м3/день модулей, что позволяет в будущем увеличить общую мощность до 2000 м3/день.
| Параметр | Спецификация |
|---|---|
| Модель | FRO-CDual-1000 |
| Общий поток проникновения (оба модуля) | 1,000 м3/день (41,7 м3/ч, 264,000 GPD) |
| Пропускный поток на модуль | 500 м3/день (20,8 м3/ч, 132 000 ГПД) |
| Уровень восстановления (на модуль) | 75% стандартного / 80% максимального |
| TDS кормовой воды | ≤ 3500 ppm |
| Номинальное отказ от соли | ≥ 99,0% |
| Общее количество мембран | 84 * DOW BW30-8040 (42 на модуль) |
| Рабочее давление | 10 ~ 16 бар (на модуль) |
| Мощность на модуль | 95 кВт (380В/50Гц) |
| Общая установленная мощность | 190 кВт (100% нагрузки, оба модуля) |

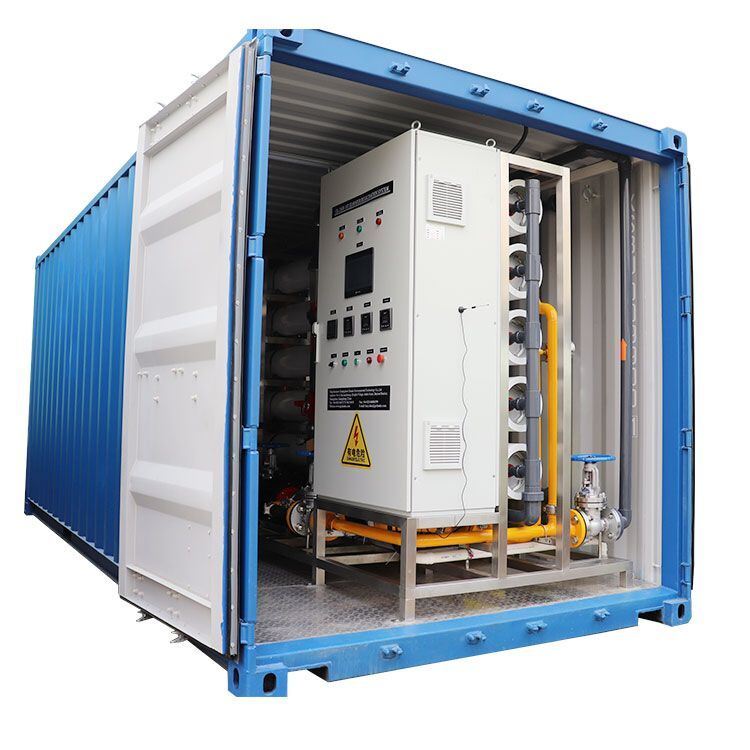

| Контейнер на модуль | 40ft High Cube ISO, сертифицированный CSC |
| Рабочая масса на модуль | Приблизительно 16000 кг. |
| Трубопроводы взаимосвязи | DN150 SS304 Общие заголовки кормов/проникновения/концентрата |
| Модульные изоляционные клапаны | ДН150 Пневматическая бабочка, неисправно закрытая |
| Архитектура управления | Распределено: 2 * S7-1200 + 1 * Центральный мастер SCADA HMI |
| Удаленный доступ | 4G VPN маршрутизатор на модуль + центральный коммутатор Ethernet |
FRO-CDual-1000 специально разработан для применения в очистке воды, где надежность, масштабируемость и непрерывность эксплуатации одинаково важны.Основные сценарии развертывания включают муниципальные системы водоснабжения, обслуживающие города с населением 30 000 человек.,000 до 60,000, региональные опреснительные установки, горнодобывающие и перерабатывающие предприятия, крупномасштабные предприятия по производству продуктов питания и напитков и электростанции.Модульная архитектура обеспечивает значительные преимущества для финансирования проектов, что позволяет расходовать капиталы поэтапно в течение всего срока ввода в эксплуатацию без ущерба для первоначальной производственной мощности.
Каждая система FRO-CDual-1000 с двумя модулями проходит последовательные испытания на приемку на заводе, включая испытания на влажности на 500 м3/день в течение 48 часов,после чего проводятся комплексные испытания системы, причем оба модуля работают параллельно в течение дополнительных 24 часов.Оба контейнера поставляются как стандартные единицы ISO с полной сертификацией CSC. Комплекс документации включает P&ID на уровне системы, электрические схемы с одной линией, руководства по эксплуатации и технике,процедуры ввода в эксплуатацию интегрированной системыНеобязательные услуги включают надзор за установкой на месте, ввод в эксплуатацию интегрированной системы, программы обучения операторов и долгосрочные соглашения о обслуживании.
