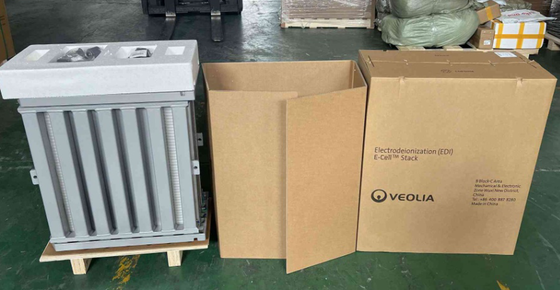

Veolia MK-5 EDI Module (Previously E-CELL-3X) For Semiconductor Industries
Подробная информация о продукте:
| Место происхождения: | КИТАЙ |
| Фирменное наименование: | VEOLIA |
| Сертификация: | CE |
| Номер модели: | MK-5 |
| Документ: | Veolia EDI catalog.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт |
|---|---|
| Цена: | обсуждаемый |
| Упаковывая детали: | Стандартная экспортная упаковка |
| Условия оплаты: | T/T. |
| Поставка способности: | 60000 единиц в месяц |
|
Подробная информация |
|||
| Минимальная разница в давлении MK-5 между разбавленным выходом и входом концентрата (бар): | 0,34 | MK-5 разбавление входной/розетки Стандартное падение давления (стержень): | 1.4-2.8 |
|---|---|---|---|
| МК-5 давление на входе (бар): | Проводник: 4.1-6.9 Совместный каран: 3.1-6.9 | MK-5 Amperage (ADC): | 0-5.2 |
| Напряжение MK-5 (VDC): | 0-400 | MK-5 восстановление: | До 97% |
| Производительность воды (M3 /HR) MK-5: | 4.0-6.4 | MK-5 номинальный поток: | 5,0 м3/ч (22 галлон в минуту) |
| Приложение MK-5: | Котлевая питательная вода на электростанциях | ||
| Выделить: | Veolia MK-5 EDI module for semiconductors,Suez EDI stacks for industrial use,E-CELL-3X replacement EDI module |
||
Характер продукции
Модуль Veolia MK-5 EDI (ранее E-CELL-3X) для полупроводниковой промышленности
Модуль электродейонизации (EDI) Veolia E-Cell MK-5 предназначен для непрерывного производства воды высокой чистоты без использования химических веществ.обеспечивающие потоки до 5 м3/ч (22 ГПМ) с сопротивлением ≥ 16 MΩ·cm и удалением кремния до ≤ 5 ppbИдеально подходит для водоснабжения котлов в электростанциях и применения сверхчистой воды в полупроводниках, микроэлектронике и фармацевтике.работает с восстановлением до 97% без кислотной/каустической регенерацииМодуль имеет компактную конструкцию (30x61x72 см), способность к дезинфекции горячей воды и соответствие стандартам CE, RoHS и ISO 9001/14001.Его прочная конструкция обеспечивает низкий уровень технического обслуживания и стабильную производительность при различных условиях подачи воды, поддерживаемый глобальным техническим опытом Veolia
Модуль электродейонизации (EDI) Veolia E-Cell MK-5 предназначен для непрерывного производства воды высокой чистоты без использования химических веществ.обеспечивающие потоки до 5 м3/ч (22 ГПМ) с сопротивлением ≥ 16 MΩ·cm и удалением кремния до ≤ 5 ppbИдеально подходит для водоснабжения котлов в электростанциях и применения сверхчистой воды в полупроводниках, микроэлектронике и фармацевтике.работает с восстановлением до 97% без кислотной/каустической регенерацииМодуль имеет компактную конструкцию (30x61x72 см), способность к дезинфекции горячей воды и соответствие стандартам CE, RoHS и ISO 9001/14001.Его прочная конструкция обеспечивает низкий уровень технического обслуживания и стабильную производительность при различных условиях подачи воды, поддерживаемый глобальным техническим опытом Veolia
Спецификации продукции
| Атрибут | Стоимость |
|---|---|
| Минимальная разница давления между выходом разбавления и входом концентрата (бар) | 0.34 |
| Стандартное понижение давления на входе/выходе разбавленного вещества (бар) | 1.4-2.8 |
| Давление входа (бар) | Противопоток: 4,1-6.9 Сопутствующий ток: 3,1-6.9 |
| Ампераж (ADC) | 0-5.2 |
| Напряжение (VDC) | 0-400 |
| Восстановление | до 97% |
| Проектированное производство воды (м3/ч) | 4.0-6.4 |
| Номинальные потоки | 5.0 м3/ч (22 гпм) |
| Применение MK-5 | Водоснабжение котлов на электростанциях |
Технология Veolia EDI - передовая электродейонизация для воды высокой чистоты
ВеолияE-Cell ® EDI (электродионизация)Эта технология представляет собой золотой стандарт в области непрерывной деминерализации, предлагаябез химических веществ, высокоэффективныйДля отраслей промышленности, требующих сверхчистой воды, стеки Veolia EDI сочетаютионобменные смолы и селективные мембраныс постоянным током для удаления загрязнителей, включая кремний и бор, без использования химических веществ для регенерации.
Ключевые преимущества:
- Нулевая химическая регенерация- устраняет кислотное/каустическое обращение, снижая эксплуатационные расходы и риски безопасности.
- Постоянная высокая чистота- Производит воду сРезистивность > 16 MΩ*смиКремниевая кислота < 5 ppb, отвечающие строгим стандартам для полупроводниковой, фармацевтической и энергетической промышленности.
- Энергоэффективный дизайн- Патентованная конфигурация смолы и работа с противотоком минимизируют потребление энергии и риски масштабирования.
- Модульный и масштабируемый- Доступно вМК-3, МК-5 и МК-9Стойки, поддерживающие потоки от1от 6 до 10 м3/чсдо 97% восстановления.
- Подтвержденная надежность- CE, FDA, и Halal сертифицированные, изготовленные вISO 9001/14001объекты сОчистка горячей водой при температуре 85 °Cварианты (серия PharmaHT).
Глобальные приложения:
- Микроэлектроника: Сверхчистая вода для промывки для изготовления полупроводников.
- Фармацевтические: очищенная вода, соответствующая USP/EP.
- Производство энергии: высокочистая котельная вода.
- Промышленные процессы: Деминерализация стальных, химических и СПГ-заводов.
Поддержка от Veolia'sгарантии выполненияи глобальной технической поддержки, E-Cell EDI обеспечиваетустойчивый, малообеспечиваемыйРастворы чистой воды.
Модули GE, Suez и Veolia EDI (все один и тот же продукт: модуль Veolia EDI)
Типичные применения
Вода, вырабатываемая E-Cell-3X, надежно отвечает самым требовательным требованиям к ультрачистой воде, включая, но не ограничиваясь:
- Сверхчистая вода для промывки полупроводниковых чипов, солнечных панелей и других микроэлектронных устройств.
- Деминерализованная вода для высокоточных котлов на электростанциях и других тяжелых промышленных объектах.
- Сверхчистая вода для производства зеленого водорода в электролизаторах.
Чтобы упростить проектирование и повысить вашу уверенность в приложениях EDI, мы предлагаем прогнозы и гарантии производительности E-Cell, которые доступны через программное обеспечение Winflows* или связавшись с нами.
Технические спецификации
| Параметр | Стоимость |
|---|---|
| Бренд | Veolia EDI |
| Обменные ppm | 65.0 |
| Входное давление | 6.9 |
| Давление входа psi | 100 |
| Тип стека | E-Cell 3X |
| Максимальная температура °C | 40 |
| Максимальная температура °F | 104 |
| Бар снижения давления | 1,4-2,8 |
| Падение давления psi | 20-40 |
| Возврат в % | до 97% |
| Поток в м3/ч | 2,3-6,4 |
| Скорость потока gpm/ft2 | 10-28 |
| Напряжение питания V | 0-400 VDC |
| Груз в кг | 165 |
| Масса груза фунты | 364 |
| Применение | Сверхчистая вода, вода для котельной |
Спецификации стека E-Cell-3X
| Параметр | Стоимость |
|---|---|
| Номинальные потоки | 5.0 м3/ч (22 гпм) |
| Диапазон скорости потока | 20,3-6,4 м3/ч (10-28 гпм) |
| Масса на перевозке | 165 кг |
| Размеры (ширина x высота x глубина) | 30 см х 61 см х 72 см 12' х 24" х 29" |
Качество воды
| Параметр | Стоимость |
|---|---|
| Сопротивляемость | ≥ 16 MOhm-cm |
| Натрий | ≤ 3 ppb |
| Кремний (SiO2) | До 5 ppb |
| Бор | До 0,08 ppb |
Примечание 1: Фактическая производительность может варьироваться в зависимости от условий на участке.
Типичная эффективность удаления
| Параметр | Эффективность |
|---|---|
| Натрий | Удаление ≥ 99,9% |
| Кремний (SiO2) | Удаление до 99% |
| Бор | Удаление до 96% |
Параметры работы
| Параметр | Стоимость |
|---|---|
| Восстановление | До 97% |
| Напряжение | 0-400 VDC |
| Ампераж | 0-5.2 ADC |
| Примечание 2 к Примечанию 2 | ≤ 6,9 бар (100 пс) |
| Снижение давления Примечание 3 | 10,4-2,8 бара (20-40 psi) |
Примечание 2: Впускное давление определяется требованиями к давлению внизу по течению продукта и концентрата, выбором противоточного или сотового действия и падением давления на стеке.
Примечание 3: при номинальном потоке и 25°C. Для проверки конструкционных условий см. программное обеспечение Winflows Prediction Software.
Спецификации кормовой воды
| Параметр | Стоимость |
|---|---|
| Общее количество обмениваемых анионов (TEA в виде CaCO3) Примечание 5 | ≤ 65 ppm |
| Эквивалент проводимости | ≤ 112 μS/cm |
| Температура | 4.4-40 ̊C (40-104 ̊F) |
| Общая твердость (в виде CaCO3) Примечание 6 | ≤ 1,0 ppm |
| Кремний (SiO2) Примечание 7 | ≤ 1,0 ppm |
| Общий органический углерод (TOC в виде C) | ≤ 0,5 ppm |
| Общий хлор | ≤ 0,05 ppm |
| Fe, Mn, H2S | ≤ 0,01 ppm |
| Бор Примечание 8 | ≤ 1,0 ppm |
| pH | От 4 до 11 |
| Масло и жир | Никаких |
| Частицы Примечание 9 | RO проникает |
| Окислительные агенты | Никаких |
| Цветовая примечание 10 | ≤ 5 APHA |
Примечание 4: См. программное обеспечение Winflows Prediction Software и Руководство по эксплуатации E-Cell Stack для проверки спецификаций питательной воды в условиях проектирования.
Примечание 5: TEA (ppm в виде CaCO3) - общий объем обмениваемых анионов, это представляет собой концентрацию всех анионов в питьевой воде, включая вклад OH-, CO2 и SiO2.Для подтверждения приемлемости ТЭА в условиях эксплуатации данного приложения должны использоваться притоки ветра.В таблице приведены значения минимального потока и максимальной температуры.
Примечание 6: Предельная твердость 1,0 ppm в виде CaCO3 применяется только при стандартной работе с противотоком. При работе с сопутствующим током допустимая твердость вводной воды уменьшается до 0,1 ppm в виде CaCO3.
Примечание 7: При скоростях выше номинального потока допустимый предел кремния уменьшается. Когда твердость вводной воды превышает 0,5 ppm в виде CaCO3, допустимый предел кремния уменьшается до 0,5 ppm.
Примечание 8: Если существует требование гарантии кремнезема или требование гарантии сопротивляемости превышает 10 MOhm-cm, уровень введения бора ограничивается 0,3 ppm в виде B,поскольку более высокие уровни бора могут повлиять на производительностьПри отсутствии этих требований предельный показатель составляет 1,0 ppm бора.
Примечание 9: Обратный осмос (RO) или эквивалентная вода питания: RO обеспечивает воду питания для EDI, которая по существу свободна от твердых частиц, коллоидных материалов,и органические вещества с высокой молекулярной массой, которые могут загрязнять среды ионного обмена.Поскольку стек EDI содержит упакованные слои средств ионного обмена, которые не могут быть промыты обратно/флюдизированы для удаления твердых частиц, необходимо уточнить качество проникновения РО.Системы с открытой системой между системой RO (или другим источником) и E-Cell (e).например, резервуар для хранения, декарбонатор) должен иметь фильтр, установленный непосредственно перед E-Cell, чтобы защитить E-Cell от загрязнения твердыми частицами.Приемлем абсолютный фильтр 5 мкм или номинальный фильтр 1 мкм..
Примечание 10: APHA - цветовой стандарт/масштаб, названный в честь Американской ассоциации общественного здравоохранения и определенный ASTM.
Модели стека Veolia E-Cell EDI
| Электронная ячейка EDI | Номинальная скорость потока в стеке | Типичные приложения для новых зданий |
|---|---|---|
| МК-9 | 8.0 м3/ч (35 гпм) |
|
| МК-5 | 5.0 м3/ч (22 гпм) |
|
| МК-3 | 3.4 м3/ч (15 гпм) |
|
| MK-3pharmHT | 3.4 м3/ч (15 гпм) |
|
| MK-3MiniHT | 1.14 м3/ч (5 гпм) |
|
Обеспечение качества
- Знаки CE, RoHS, CSA и EAC
- Произведено в соответствии с ISO 9001 и ISO 14001
- Сертификат UKCA
- E-Cell-3X Stacks являются Halal сертифицированными Исламским советом по пищевым продуктам и питанию Америки (IFANCA®)
Примеры производительности технологии E-Cell EDI
Технология E-Cell EDI успешно применяется в различных отраслях промышленности, таких как электроэнергетика, нефть, химия, сталь, фармацевтика и электроника.
